在外觀和r7000 r6400沒有兩，五個螺釘位于底部和四英尺的中間位置的下方，拆除近0困難。

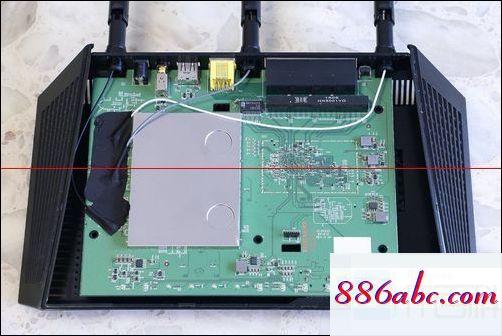

1、開蓋可見PCB，不像r7000 PCB的藍顏色，但是布局還是很相似的。

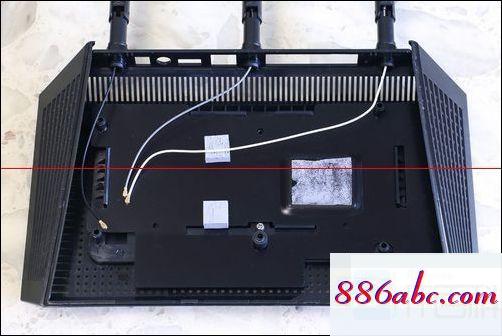

2、PCB和底座不是螺釘固定的，底座的鋁板通過熱傳導貼在芯片上提供被動散熱。

3、PCB前端有金屬屏蔽，下面是無線控制芯片。

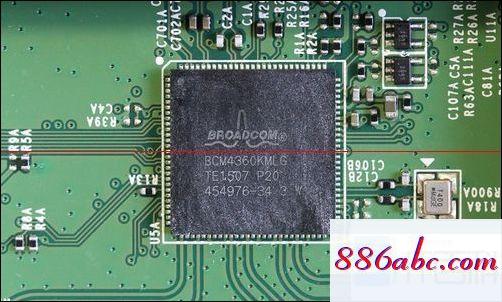

4、5G WiFi芯片來自博通bcm4360，同r6300v2。

5、2.4g芯片從WiFi博通bcm4331，與r6300v2相同。

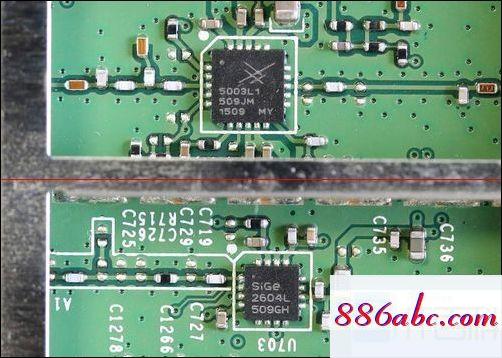

6、頂部和底部的兩個是5G和2.4G信號芯片。

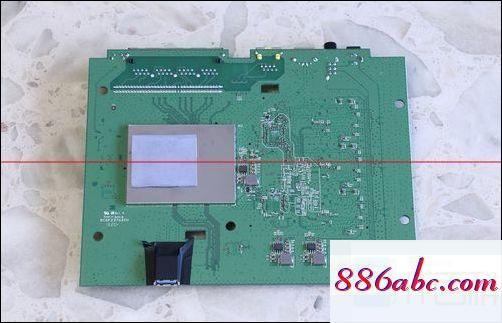

7、背面的PCB也有金屬屏蔽，一塊大的散熱片貼在鋁板的底部幫助散熱。

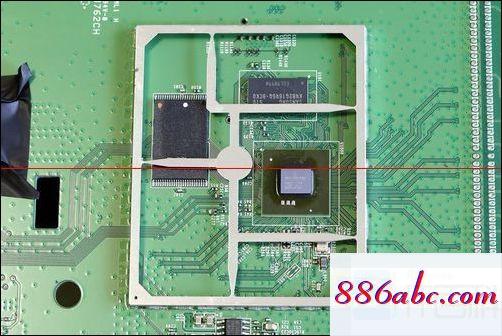

8、下護板三芯片。

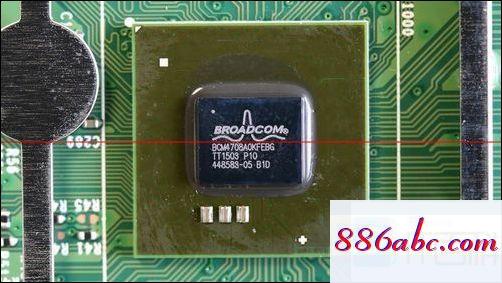

9、主要芯片采用Broadcom bcm4708 A9雙核800MHz的處理器，符合r6300v2。

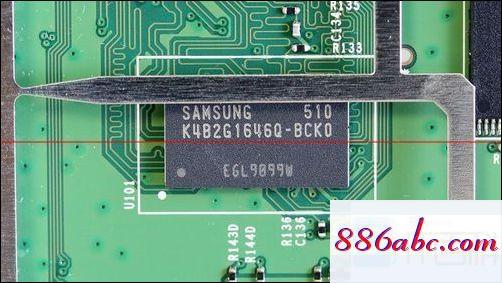

10、三星2GB RAM芯片（256MB）。與r6300v2能力。

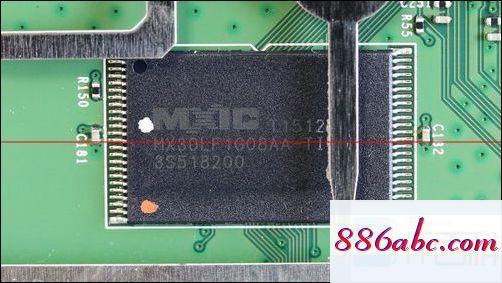

11、NAND Flash芯片模型mx30lf1g08aa，容量1GB（128MB），容量為r6300v2相同。
